合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
-
> 低表面界面張力驅、滲一體化驅油劑的合成路線
> pH、溫度、鹽度、碳源對 解烴菌BD-2產生物表面活性劑的影響——材料與方法
> 表面張力輔助制造陶瓷厚膜，突破傳統陶瓷膜制備方法的局限
> 不同因素對黏彈性顆粒驅油劑界面張力及擴張流變參數的影響（一）
> 利用氣體分析儀、超微量天平等研究DOC和DPF對柴油機排放性能影響
> 新研究的海水基耐高溫驅油壓裂液界面張力值等性能優于常規驅油壓裂液產品
> 基于界面張力和表面張力測試評估商用UV油墨對不同承印紙張的表面浸潤性差異（三）
> 為什么鋼針會漂浮在水面上？
> 316L不銹鋼粉末電子束熔化成形的熔合機制的研究（二）
> 氟硅表面活性劑(FSS)水溶液表面張力、發泡力、乳化力測定（三）
推薦新聞Info
-
> 烷基二苯醚/烷基苯混合磺酸鹽靜態表面張力、金屬腐蝕性及凈洗力測定（二）
> 烷基二苯醚/烷基苯混合磺酸鹽靜態表面張力、金屬腐蝕性及凈洗力測定（一）
> 全自動張力測定儀揭示子細胞表面張力對胞質分裂結局的主導作用（二）
> 全自動張力測定儀揭示子細胞表面張力對胞質分裂結局的主導作用（一）
> 煙道氣與正己烷對稠油表面張力的影響機制研究（三）
> 煙道氣與正己烷對稠油表面張力的影響機制研究（二）
> 煙道氣與正己烷對稠油表面張力的影響機制研究（一）
> 變化磁場、零磁場條件下磁性液體表面張力系數測定
> 晶圓級超平整石墨烯載網的批量化制備步驟與應用
> 水性不銹鋼喇叭網抗劃涂料的技術突破與性能優化
表面張力估算法測定29種常見低芳淺色礦物油的溶解度參數——結果與討論、結論
來源：石油化工 瀏覽 1282 次 發布時間:2024-09-24
2結果與討論
2.1常用溶劑溶解度參數的估算值與文獻值對比驗證
將文獻值與式（5）的計算結果進行對比，結果見表3。

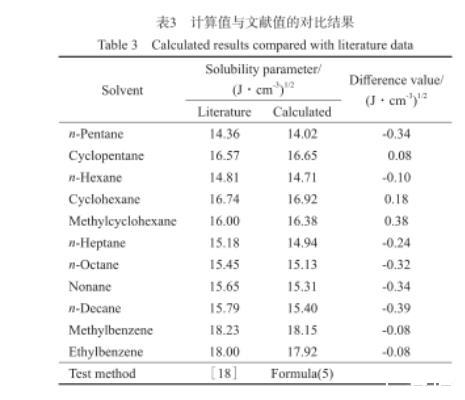

表3計算值與文獻值的對比結果
由表3可見，擬合公式的計算值與文獻值的最大相對誤差為2.4%。式（5）的基礎數據在20℃下測得，主要擬合數據來源于參考礦物油組分的弱極性物質正構烷烴、環烷烴和芳香烴。擬合公式建立在實驗經驗的基礎上，通過液滴大小與表面張力的關系，推算出表面張力與溶解度參數的關系（見圖1）。所以該公式也適用于弱氫鍵溶劑混合物的溶解度參數計算。
2.2淺色礦物油溶解度參數估算值的驗證
選取市場上常見的礦物油（理化性質見表1），對礦物油溶解度參數擬合公式的準確性進行驗證。通過標準方法得到溶解度參數擬合公式的必要數據，油品溶解度參數的計算結果見表4。由表4可見，29種常見的低芳淺色礦物油的溶解度參數計算值為14.40～16.07（J/cm3）1/2。礦物油型橡膠油是復雜的混合物，計算和測試溶解度參數較為困難。大部分石蠟基油和環烷基油的溶解度參數為13.3～15.8（J/cm3）1/2。實驗選取的29種低芳淺色礦物油均為石蠟基油和環烷基油，溶解度參數計算結果基本在該范圍內，驗證了溶解度參數擬合公式的可靠性。
直鏈烷烴溶解度參數與相對分子質量的關系見圖2。由圖2可見，隨相對分子質量的增加，溶解度參數出現明顯的拐點；當相對分子質量大于200后，隨相對分子質量的增加，溶解度參數遞減。表1中給出的市場上常見的29種低芳淺色礦物油中，直鏈烷烴含量大于70%（w）的油品（2，10，14，15，20，21）的溶解度參數與相對分子質量間呈現相同的變化規律。
以油品2為例進行驗證。圖2中，相對分子質量接近312的純直鏈烷烴的溶解度參數為14.93（J/cm3）1/2。由表4可得，油品2的溶解度參數計算值為15.22（J/cm3）1/2。油品2含有一定比例的環烷烴，由于相同碳數的環烷烴的溶解度參數大于正構烷烴，所以油品2的溶解度參數應略大于相同相對分子質量的正構烷烴。由此可見，油品2的溶解度參數計算結果與圖2顯示的實驗結論相符。
表4油品溶解度參數的計算結果
圖2直鏈烷烴溶解度參數與相對分子質量的關系
3結論
1）通過表面張力估算法測定低芳淺色礦物油的溶解度參數。根據石油石化行業標準和國家標準，測定11種含弱極性鍵的有機溶劑及29種常見的低芳淺色礦物油的關鍵數據，得出由表面張力估算溶解度參數的表達式中的各個系數，進而得出由表面張力來表示的溶解度參數表達式。
2）由擬合公式計算的11種有機溶劑的溶解度參數與文獻值的最大相對誤差為2.4%。29種常見的低芳淺色礦物油的溶解度參數計算值為14.40～16.07（J/cm3）1/2，與大部分石蠟基油和環烷基油的溶解度參數值相符，證明基于表面張力的溶解度參數擬合公式具有較好的準確性。
